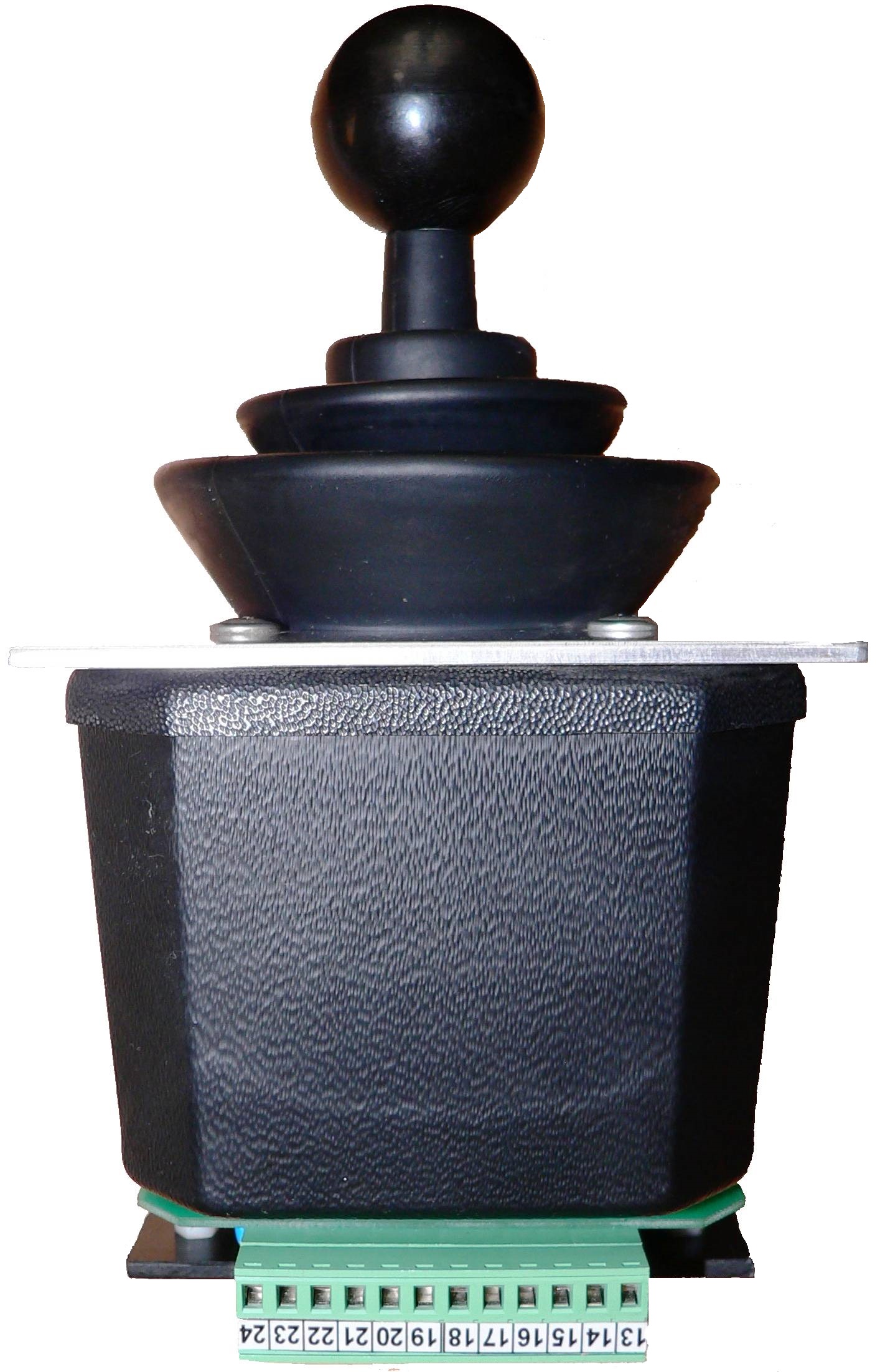

Модули управления (джойстики)
Модуль управления является комплектующим изделием пультов, предназначенных для управления электрическими машинами и механизмами. Модуль управления изготавливается в климатическом исполнении У3 по ГОСТ 15150-69 и предназначен для эксплуатации при температуре от минус 40?С до плюс 40?С. Для управления механизмами грузоподъемных кранов применяются модули с количеством осязаемых-фиксируемых положений 4-0-4 при переключении в каждом направлении, с механизмами самовозврата в нулевое положение. Модуль с круговым направлением переключений может использоваться для управления двумя механизмами, напрмер механизмом передвижения крана при переключении (влево- вправо) и механизмом передвижения грузовой тележки при переключении (вперед - назад). При переключении по диагонали возможно одновременное управления механизмами. Конструктивно модули являются бесконтактными переключателями с простейшей электронной схемой, позволяющей преобразовать механическое перемещение в электроический сигнал. В них отсутствуют трущиеся, соприкаасаемые контакты, подвержанные деформациям, искрению, окислению, поломкам. Конструктивно модули изготавливаются двух исполнений: Модуль управления МУ1-ХХХ-У3, с высотой нижней части 96мм, с выходными электрическими параметрами: номинальное напряжение переменного или постоянного тока 24 ÷ 60В; ток нагрузки - 0,001 ÷ 0,08А Силовой модуль управления СМУ1-ХХХ-У3 с платой силовой коммутации ПСК, установленной в нижней части модуля, с высотой нижней части 105мм, с выходными электрическими параметрами: номинальное напряжение переменного тока 12 ÷ 220В; ток нагрузки - 0,01 ÷ 1,3А
