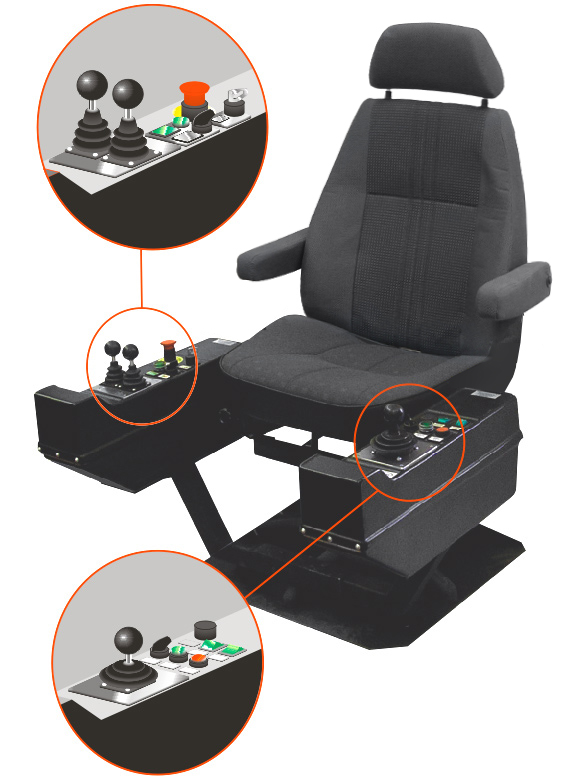

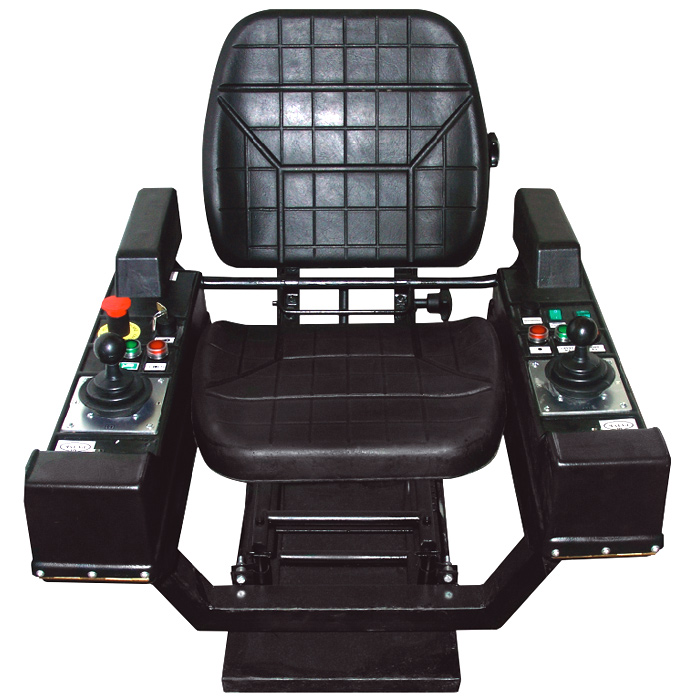

Кресло-пульт используется как комплектующее изделие электрооборудования мостовых и башенных кранов, предназначенное для эксплуатации при температуре от -40С° до +40С°. Формирование командных сигналов для управления механизмами крана осуществляется в командоаппаратах (джойстиках) установленных в колонках кресла-пульта. Командоаппарат представляет собой бесконтактное устройство коммутации с круговым направлением переключений и механизмом самовозврата в нулевое положение. Он обеспечивает:
- ступенчатое переключение скоростей механизмов крана с осязаемыми или фиксированными положениями, с диаграммой переключения
|
5 |
|
4 |
|
|
| |
|
| |
|
| 3- |
0 |
-3 |
ИЛИ
|
4- |
0 |
-4 |
|
| |
|
| |
|
|
5 |
|
4 |
|
(Схема коммутации командоаппаратов выполняется по требованию Заказчика.)
- плавное (пропорциональное) регулирование скоростей механизмов при использовании частотных или тиристорных преобразователей. Выходной сигнал командоаппарата ± 10 В.
Параметры выходных сигналов кресла-пульта:
- По переменному току:
рабочее напряжение-- до 600 В;
рабочий ток не менее 0,60 А и не более 5 А.
- По постоянному току:
рабочее напряжение-- 60 В;
рабочий ток-- 0,17 А
Выходы гальванически развязаны по питанию.

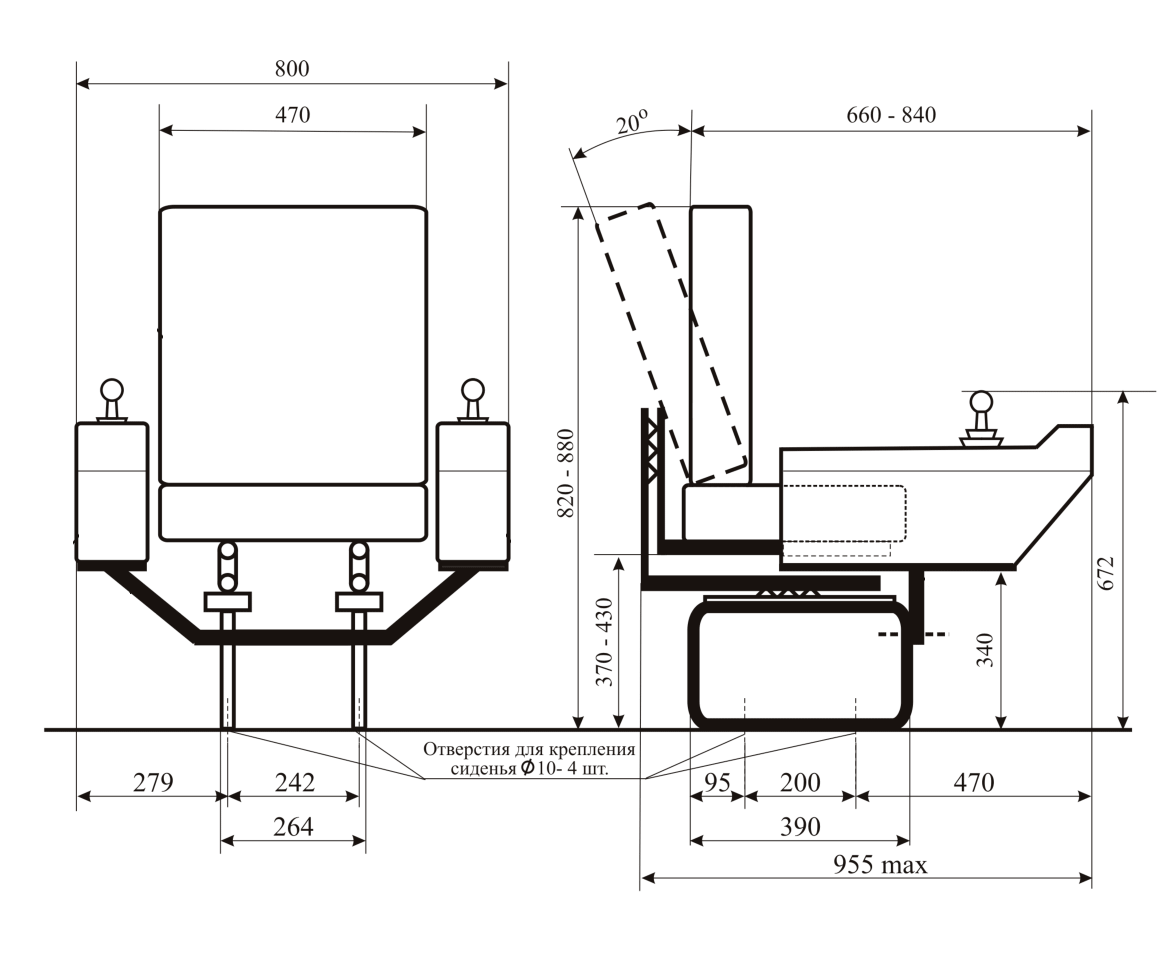

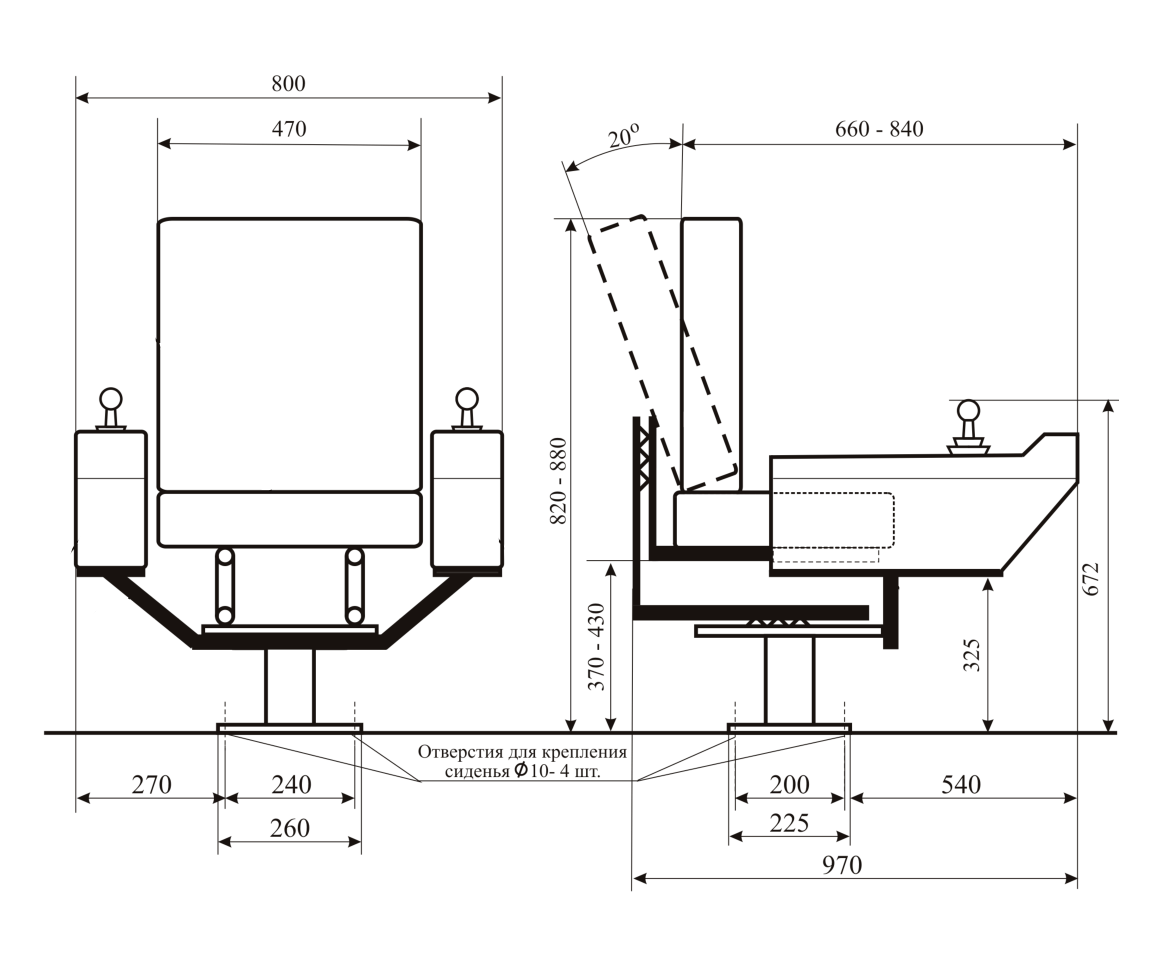

Габаритные и установочные размеры пультов управления:

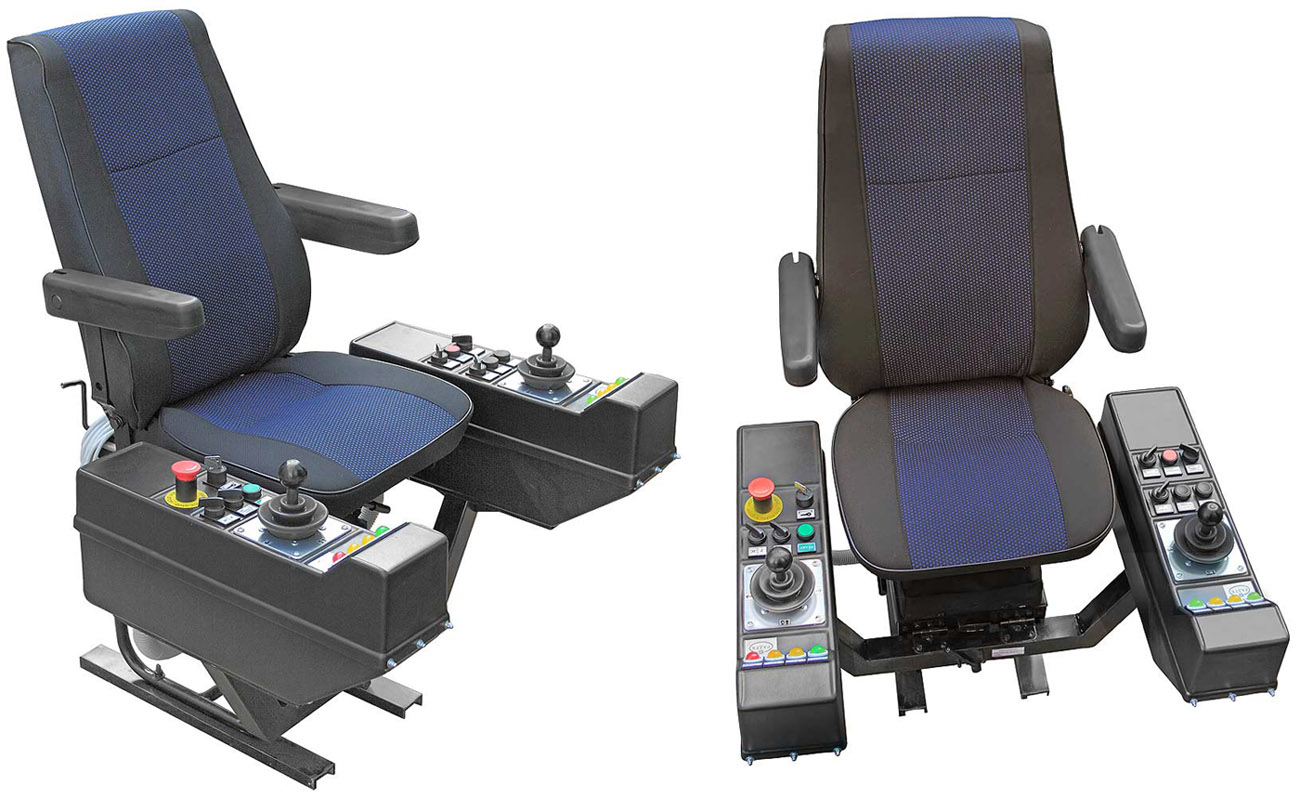

- Со стационарным сиденьем, регулировкой вперед-назад, высоты подъема и угла наклона спинки сиденья
|
 |

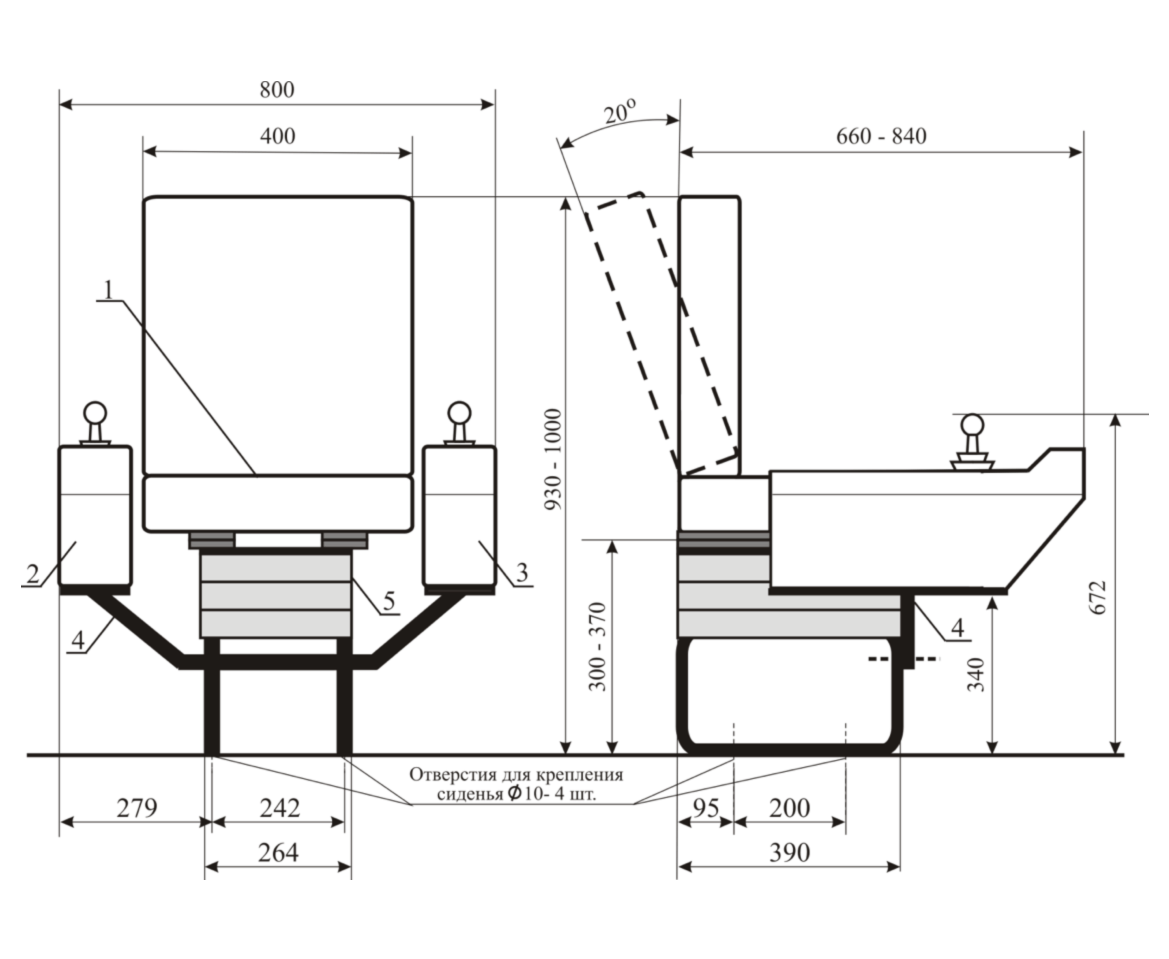

- Со стационарным сиденьем, регулировкой вперед-назад, высоты подъема и угла наклона спинки сиденья, с амортизатором
|
 |
- Со стационарным сиденьем, регулировкой вперед-назад, высоты подъема и угла наклона спинки сиденья, с механизмом поворота
|
 |

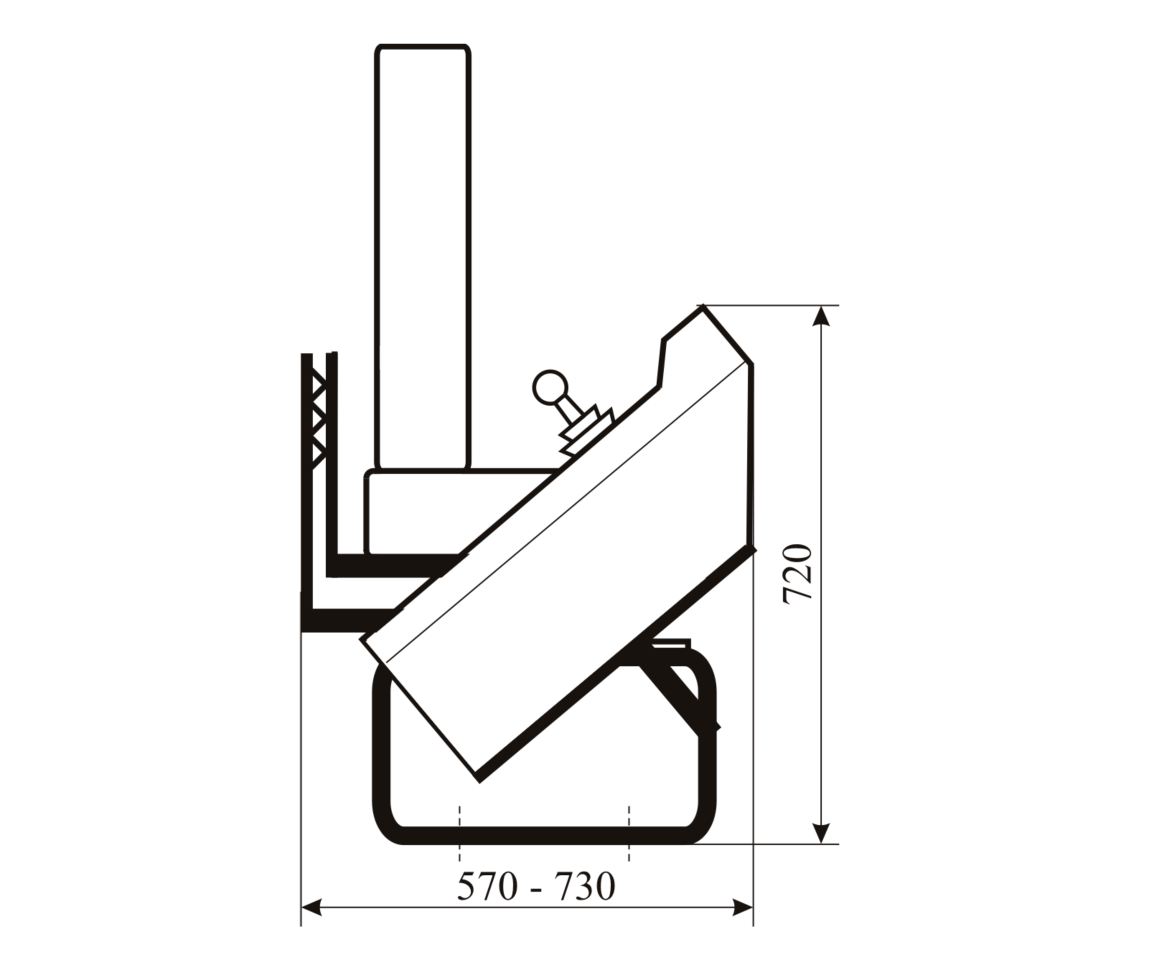

- Со стационарным сиденьем, регулировкой вперед-назад, высоты подъема и угла наклона спинки сиденья, с откидывающимися колонками (для малогабаритных кабин)
|
 |

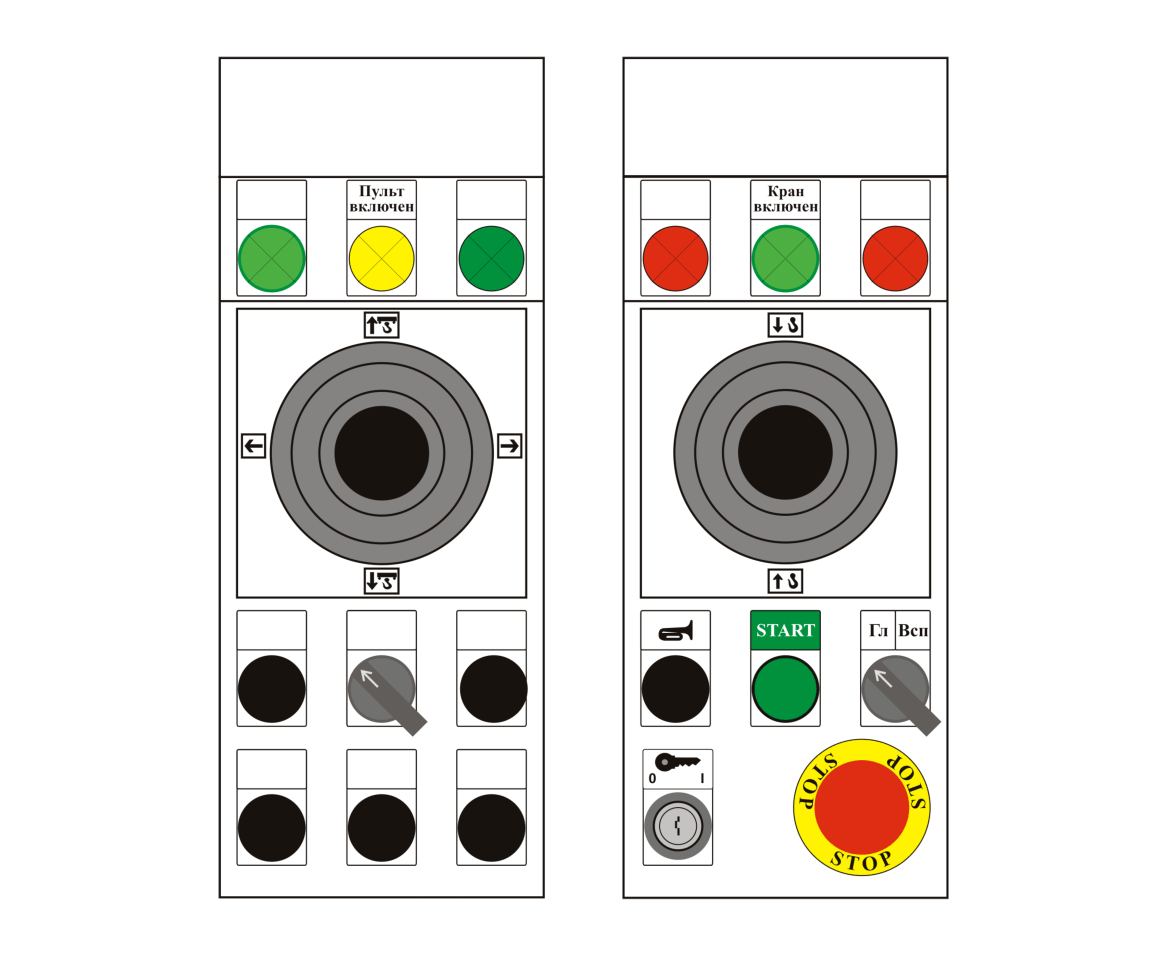

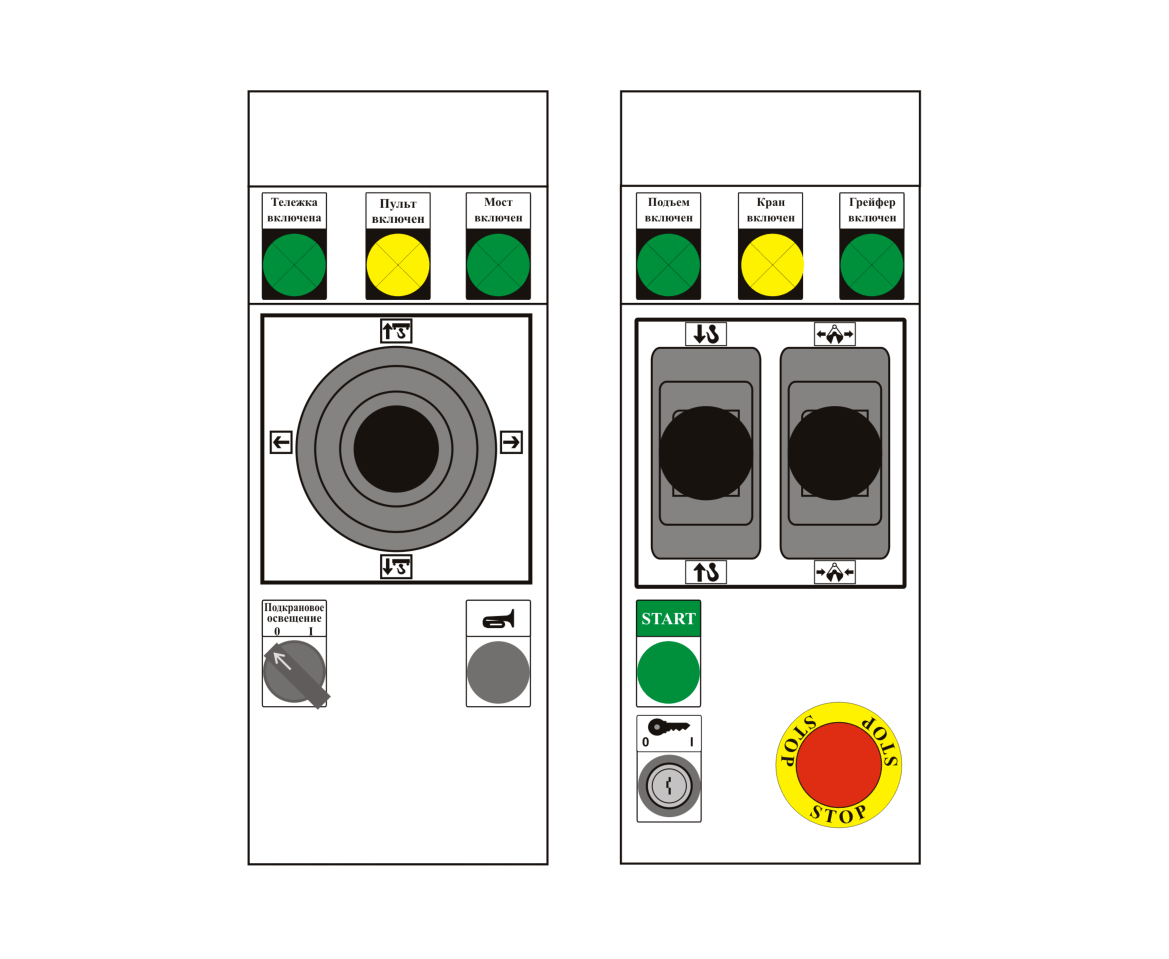

Варианты исполнения колонок управления:

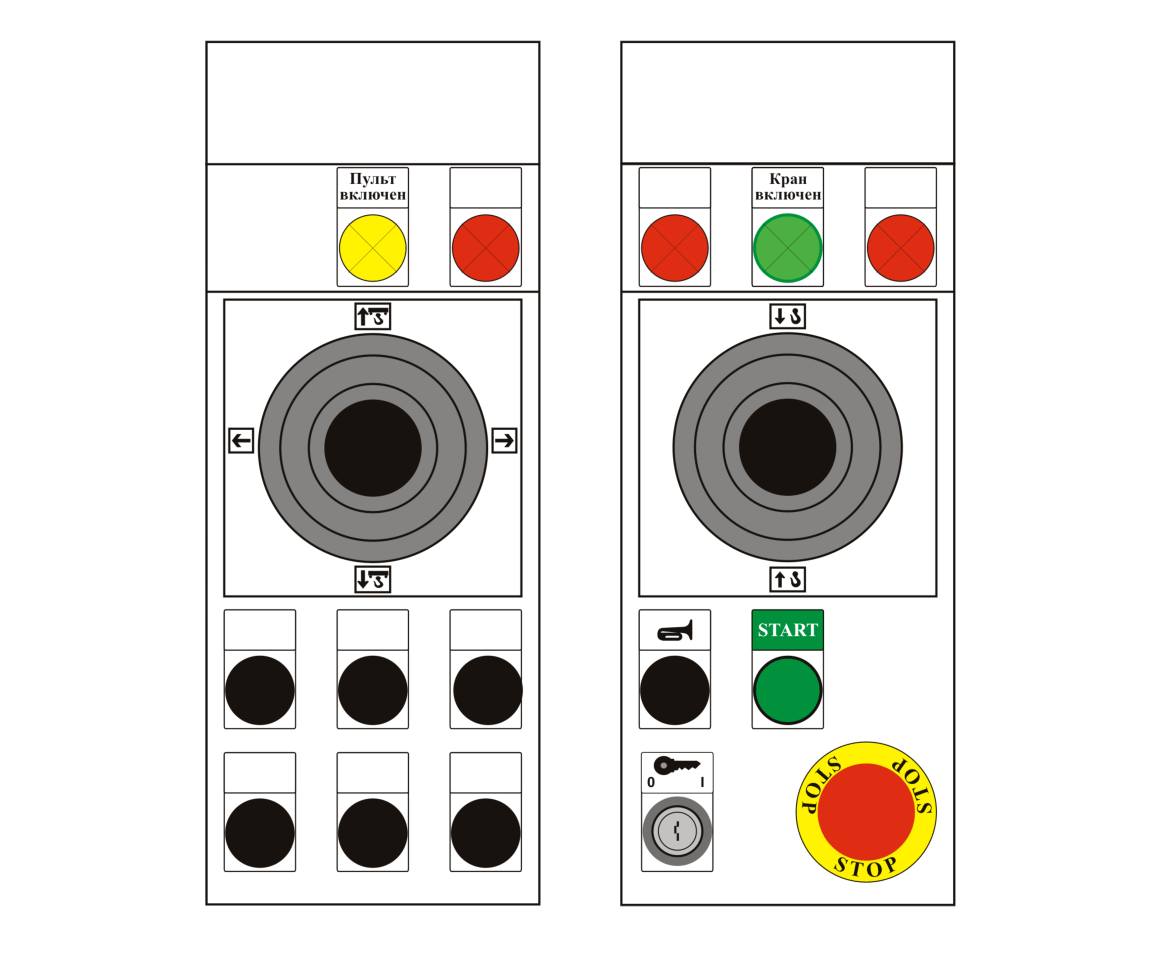

- Для крана с одним механизмом подъема
|
 |
- Для крана с совмеснтым управлением двумя механизмами подъемов
|
 |

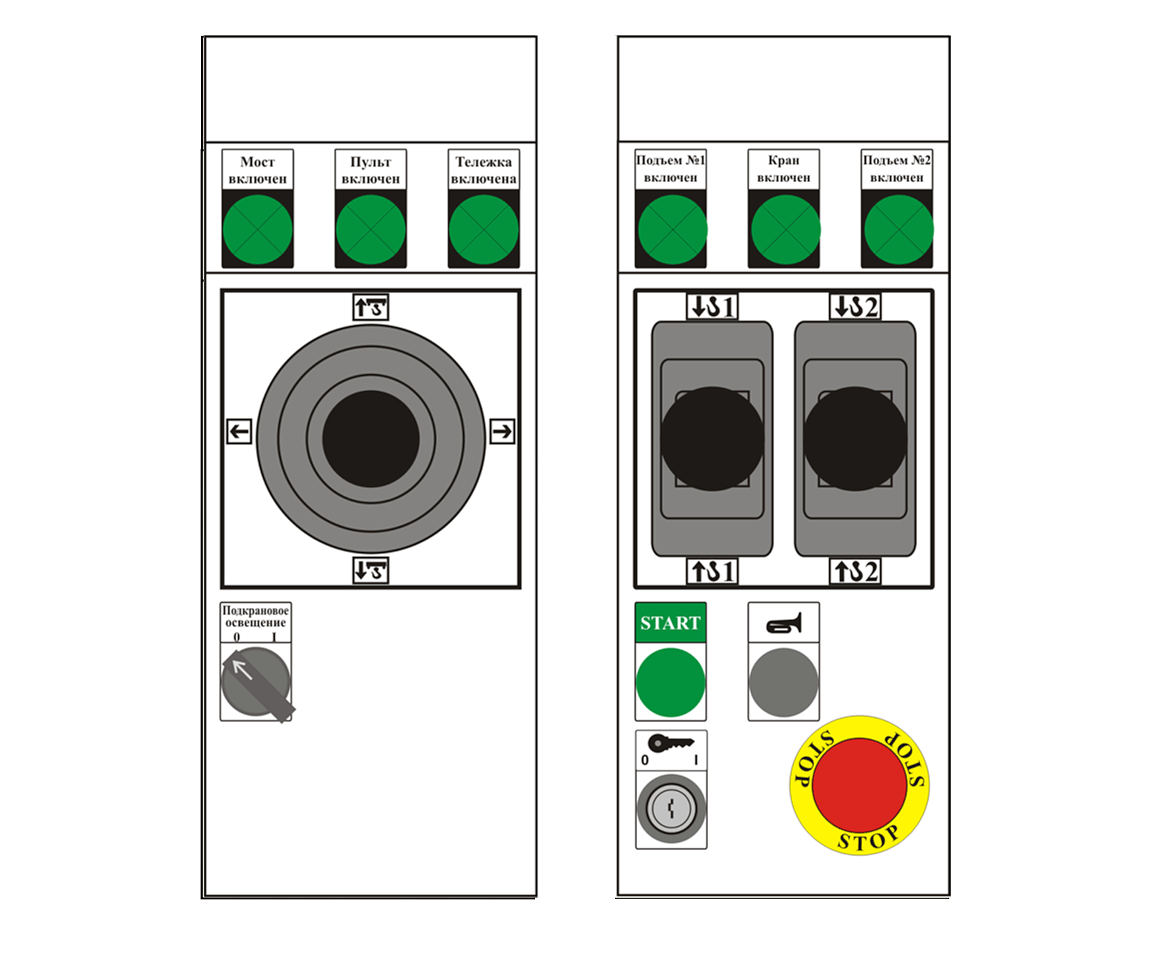

- Для крана с раздельным управлением двумя механизмами подъемов
|
 |

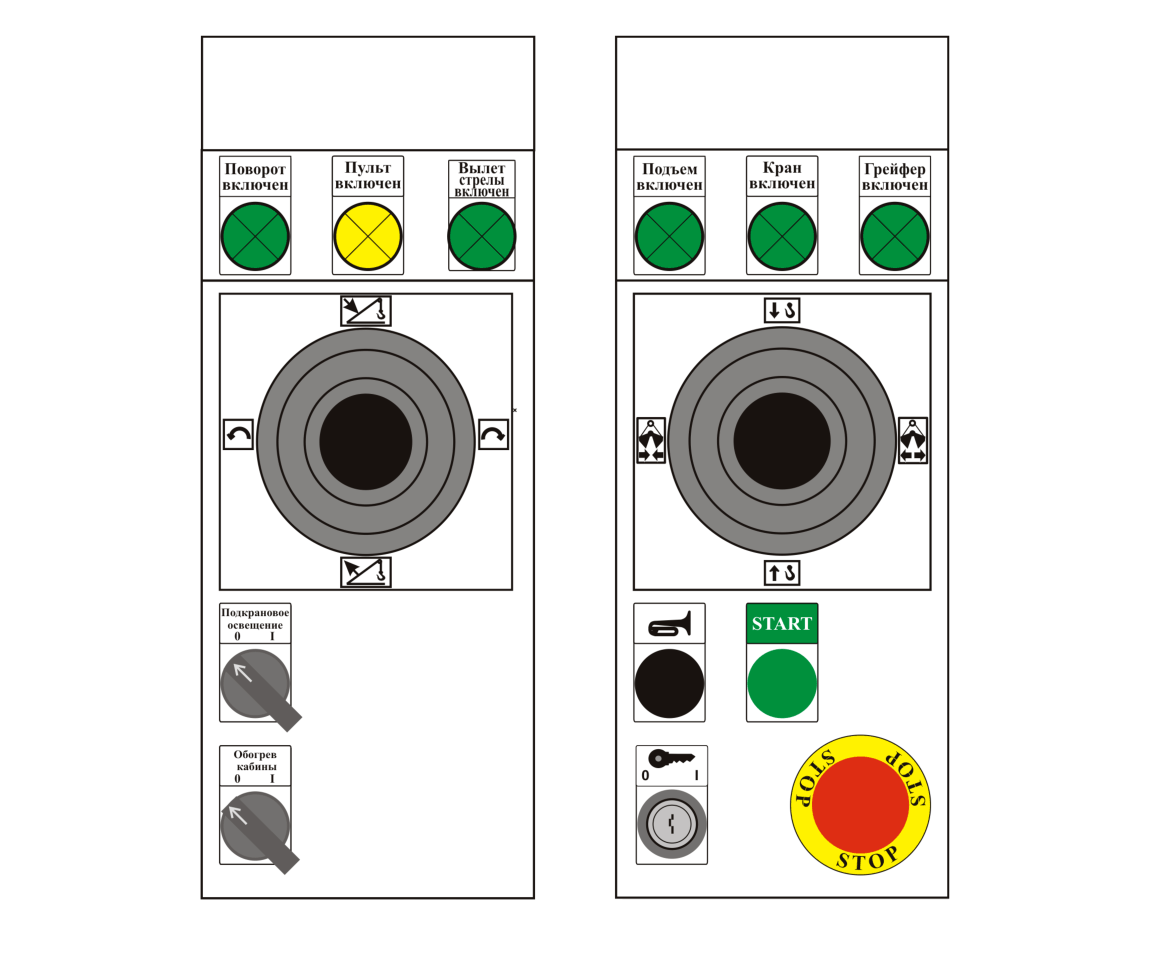

- Для портальных кранов с грейфером и управлением механизмом поворота
|
 |
- Для грейферного крана (с двумя ручками на коммандоаппарате)
|
 |
|
|
